jeudi 15 avril 2010

Câble haut parleurs – CANARE 4S11 & 4S12F




Bonjour,
Je m'équipe petit a petit de façon a être prêt a mettre en route ce nouveau système le jour ou j'aurai tous les éléments.
J'utilise actuellement pour mes câbles haut parleurs des câbles CANARE modèle 4S11, ce câble est un 4 conducteurs en 14 AWG (2.18mm²) de bonne facture, hélas pas distribuer en France malgré la présence d'une filiale française sur notre territoire, a l'époque je les avais acheter sur internet en Hollande.
Pour continuer avec cette référence, j'ai chercher, j'ai fini par en trouver 2 fois 6m00 en Israël de la référence 4S11 et 1 fois 12m00 a un vendeur au État Unis mais le colis arrive de Hong Kong d'une nouvelle référence 4S12F en 13 AWG (2.81mm²).
Âpres recherche cette référence est faite pour de l'installation fixe, si vous regarder bien les photos il y a une différence, l'un (le 4S11) est équipé d'une sous gaine blanche permettant une légère déformation pliage, l'autre (le 4S12F) non n'est pas équipé, il plus rigide.
A suivre

lundi 5 avril 2010

Amplificateur LM3886 – Chiffrage projet




Bonjour,

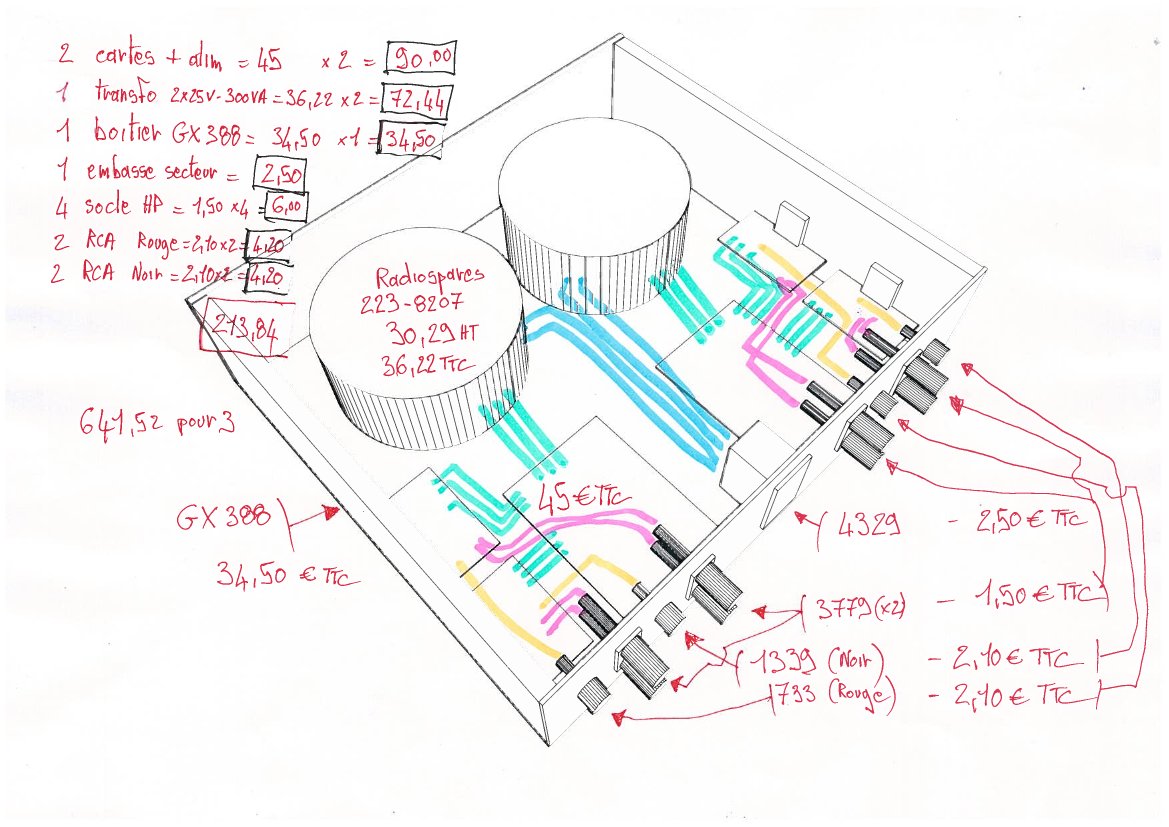

Un document avec lequel j'ai valider le positionnement et le prix final de ce projet pour ces 3 boitiers d'amplificateurs a bases de transistor LM3886.
Le dessin a été fait en 3D avec le logiciel de dessin ARC+, cela a permit de vérifier le positionnement de tous les éléments dans les 3 dimensions au passage l'embase secteur a été changer pour un modèle avec interrupteur, porte fusible et prise IEC secteur.
J'ai acheter les cartes sur internet a Hong Kong, le reste vient de cher Radiospares et Audiophonics

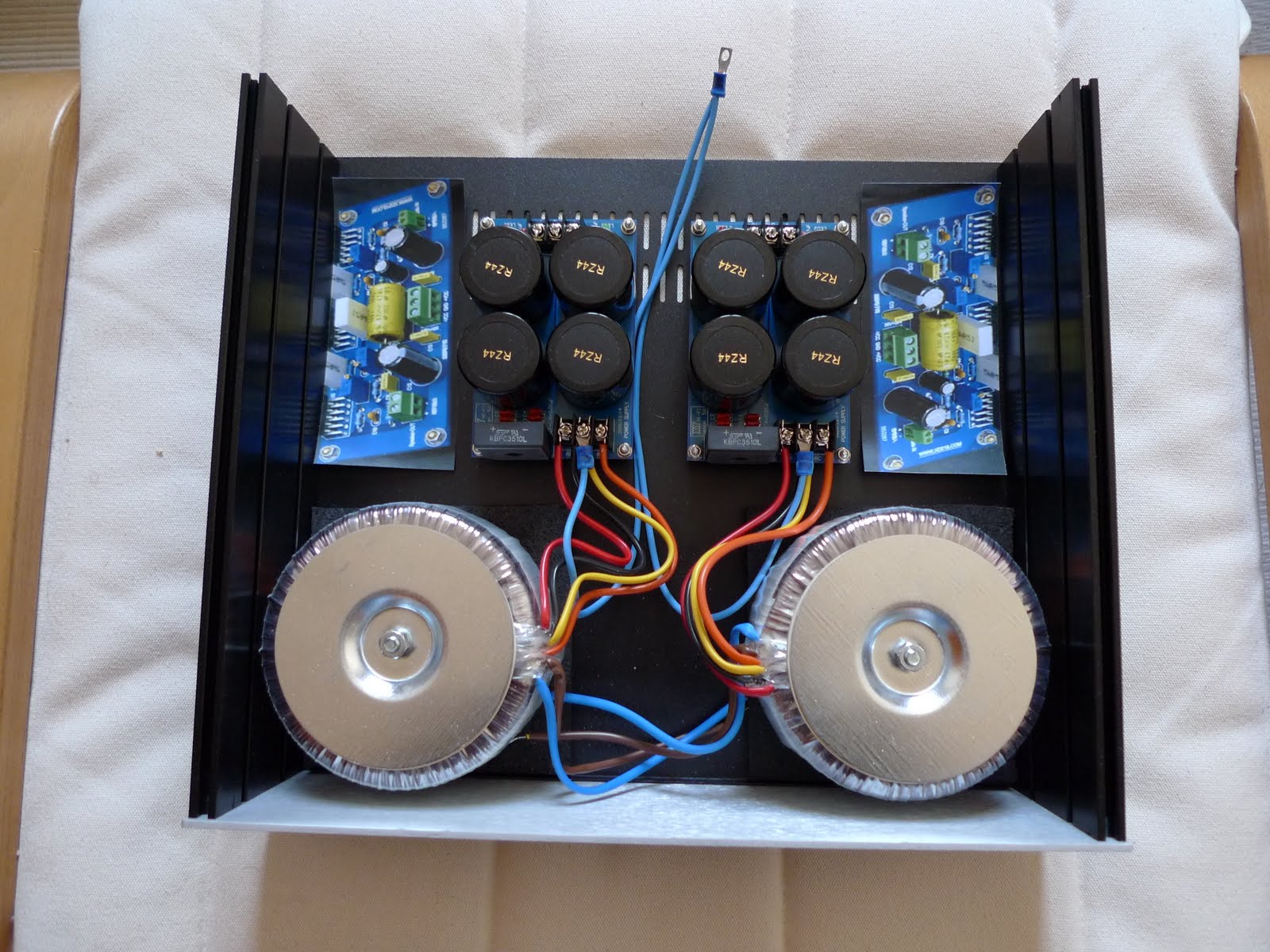

Le troisième boitier est en montage, mais j'ai commander des cartes avec 3 LM3886 en parallèle de façon a avoir 150w pour cette amplificateur réserver au haut parleur de grave
A suivre
